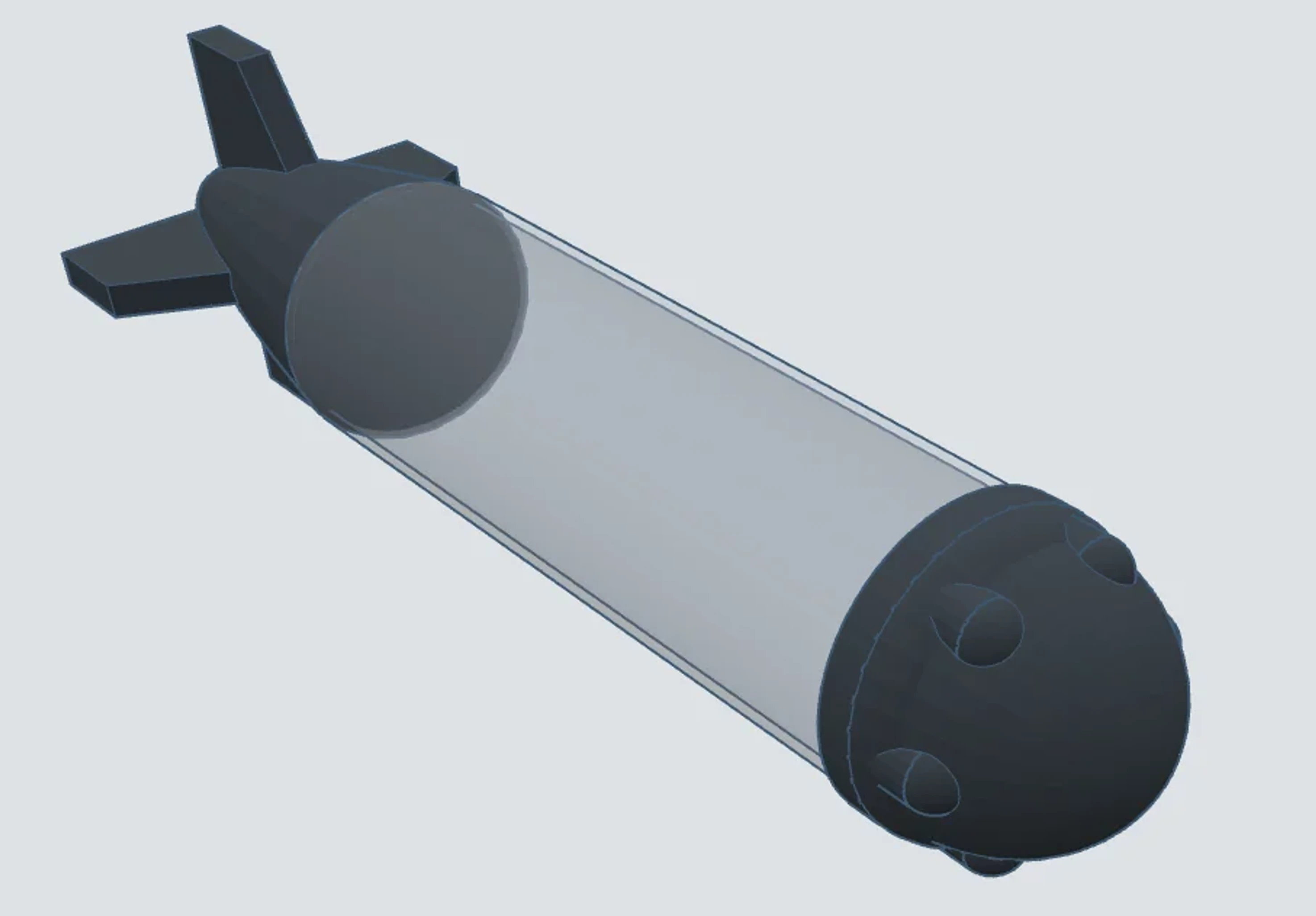

ROV DIY personnalisé explorant un environnement aquatique, illustrant l'accessibilité des projets sous-marins.

DIY ROV: Создание доступного телеуправляемого подводного аппарата

Подводные исследования, ранее доступные только ученым и профессионалам с крупными бюджетами, становятся доступными благодаря технологическим достижениям. Создание телеуправляемых подводных аппаратов (ROV) по низкой стоимости открывает двери в океанские глубины для энтузиастов. Согласно статье в Medium, значительная часть федерального бюджета на океанографические исследования (оценивается в 20-30 миллионов долларов) выделяется на инструменты и суда для исследования глубин, подчеркивая потенциал DIY-инициатив для демократизации этих исследований.

Для любителей технологий и мастеров-самоучек создание собственного ROV представляет уникальную возможность открыть неизведанный мир без астрономических инвестиций. Это подробное руководство проведет вас через каждый этап, опираясь на проверенные источники и отзывы сообщества. Мы рассмотрим технические проблемы, экономичные решения и как использовать проекты с открытым исходным кодом для успеха вашего подводного приключения.

> Ключевое понимание: Создание DIY ROV — это не просто технический проект; это вход в гражданскую океанографию, позволяющий каждому внести вклад в знание морских экосистем.

DIY ROV при подводном исследовании, показывающий работающую камеру и двигатели

DIY ROV в действии во время подводного исследования — демонстрируя осуществимость DIY-проектов

Почему строить DIY подводный ROV?

Телеуправляемые подводные аппараты позволяют исследовать водные среды без рисков и затрат, связанных с человеческим погружением. Будь то осмотр затонувших кораблей, изучение морской жизни или удовлетворение личного любопытства, эти устройства предлагают несравненную гибкость. IEEE Spectrum подчеркивает, что наличие собственного ROV позволяет исследовать морское дно, не замочившись, расширяя таким образом возможности для любителей и преподавателей.

Основные преимущества DIY ROV:

Финансовая доступность: Сниженная стоимость по сравнению с коммерческими решениями
Полная настройка: Адаптация под конкретные потребности
Техническое обучение: Развитие навыков в электронике и механике
Активное сообщество: Обмен знаниями и техническая поддержка

Однако коммерческие ROV могут стоить тысячи евро, делая их недоступными для многих. DIY-подходы меняют правила игры: используя стандартные компоненты и открытые проекты, можно значительно снизить затраты. Проект OpenROV, упомянутый в обсуждениях ArduPilot, предлагает, например, наборы для создания собственного ROV, способствуя активному сообществу по обмену знаниями.

Основные технические проблемы и практические решения

Герметичность и устойчивость к давлению

Герметичность представляет основную проблему при создании DIY ROV. Электронные компоненты должны выдерживать давление и влажность. На форуме Blue Robotics пользователь делится своим опытом с ROV, напечатанным на 3D-принтере, подчеркивая важность выбора материалов и тщательных испытаний.

Практические решения для герметичности:

Используйте водонепроницаемые корпуса с сертификацией IP68
Отдавайте предпочтение специальным кабелям, устойчивым к воде
Проводите испытания на мелководье перед любым глубоким погружением
Наносите морской силикон на все интерфейсы

Система подводного движения

Бесколлекторные двигатели, обычно используемые в воздушных дронах, могут быть адаптированы, но требуют водонепроницаемых контроллеров. Участник на Blue Robotics сообщил о сгоревшем дешевом твердотельном реле (SSR), выбрав затем более надежный блок.

Рекомендуемая конфигурация для движения:

Бесколлекторные двигатели с водонепроницаемыми корпусами
Водонепроницаемые ESC-контроллеры
Винты, оптимизированные для водного движения

Дистанционное управление и передача

Передача сигналов через кабель-трос crucial для работы ROV. Качество кабеля напрямую влияет на надежность соединения.

Ключевые моменты для передачи:

Выбирайте кабель-трос достаточной длины (минимум 50м)
Выбирайте прочный кабель с защитой от зацеплений
Проверяйте совместимость водонепроницаемых разъемов

Эти технические проблемы не являются непреодолимыми. При тщательном планировании и доступе к ресурсам сообщества даже новички могут прогрессировать. Проект "Жюль Верн", задокументированный на Blue Robotics, показывает, как российский мастер использовал пользовательский ЧПУ-станок и модифицированный китайский токарный станок для изготовления точных деталей, демонстрируя важность подходящего инструментария.

Экономичные подходы для вашего DIY ROV

Материалы и производство

Использование 3D-принтеров, как описывает пользователь Blue Robotics, позволяет создавать пользовательские корпуса и крепления по доступной цене.

Выбор материалов для вашего DIY ROV:

PLA или ABS для 3D-печати (хорошее соотношение прочности/цены)
Поликарбонат для критических деталей, требующих лучшей долговечности
Стекловолокно для корпусов, требующих повышенной прочности

Электроника и управление

Обычные электронные компоненты могут быть интегрированы для управления логикой полета и связью.

Рекомендуемая электронная конфигурация:

Контроллеры Arduino или Raspberry Pi для обработки
Качественные твердотельные реле (SSR) для предотвращения отказов
Датчики давления и температуры для мониторинга
Подводная камера со встроенной LED-подсветкой

Программное обеспечение и программирование

Платформы, такие как ArduPilot, предлагают прошивки с открытым исходным кодом для управления ROV, облегчая программирование и настройки.

Программные опции для вашего проекта ROV:

Прошивка ArduSub для расширенного управления
Настраиваемые интерфейсы управления
Логи данных для анализа производительности

CPS Drone подчеркивает, что создание подводного дрона следует принципам, схожим с воздушными дронами, но с адаптацией для водной среды. Перерабатывая детали существующих дронов или покупая подержанные компоненты, можно дополнительно снизить расходы.

Управление плавучестью и стабильностью

Расчет плавучести

Контроль плавучести essential для функционального ROV. Применяется принцип Архимеда: вес аппарата должен быть сбалансирован выталкивающей силой вытесненной воды.

Метод расчета плавучести:

Взвесьте каждый компонент отдельно
Рассчитайте общий объем ROV
Отрегулируйте с помощью поплавков или веса для достижения нейтральной плавучести

Системы стабилизации

Для поддержания стабильности ROV в воде возможны несколько подходов:

Пассивная стабилизация: оптимизированная гидродинамическая конструкция
Активная стабилизация: использование гироскопов и акселерометров
Контроль глубины: балластные цистерны или системы вертикального движения

План строительства в 4 детальных фазах

Фаза 1: Проектирование и планирование

Основные предварительные шаги:

Определение целей и бюджетных ограничений
Поиск доступных компонентов
3D-проектирование шасси
Расчет технических спецификаций

Полный чеклист проектирования:

[ ] Целевые размеры и вес
[ ] Конфигурация двигателей
[ ] Размещение электронных компонентов
[ ] Точки доступа для обслуживания

Фаза 2: Механическая сборка

Изготовление водонепроницаемого корпуса:

3D-печать структурных деталей
Обработка металлических компонентов
Сборка с водонепроницаемым склеиванием
Установка иллюминаторов и разъемов

Система движения:

Монтаж бесколлекторных двигателей
Крепление винтов
Прокладка проводов ESC-контроллеров
Испытания вращения вне воды

Фаза 3: Электронная интеграция

Установка электронных компонентов:

Монтаж платы контроллера
Подключение датчиков
Установка камеры и освещения
Прокладка системы питания

Необходимая электрическая безопасность:

Проверка изоляции кабелей
Испытания на короткое замыкание
Защита от остаточной влажности

Фаза 4: Испытания и калибровка

Рекомендуемые поэтапные испытания:

Испытание герметичности на мелководье
Проверка связи
Контролируемое испытание движения
Настройка плавучести

Калибровка основных систем:

Настройка чувствительности управления
Калибровка датчиков глубины
Оптимизация энергопотребления

Руководство по покупке основных компонентов

Базовая электроника

Необходимые компоненты для начала:

Плата контроллера: Arduino Uno или Raspberry Pi Zero W
Бесколлекторные двигатели: 4-6 единиц для многонаправленного движения
ESC-контроллеры: Водонепроницаемые модели с тепловой защитой
Батареи: LiPo 3S или 4S с водонепроницаемыми разъемами
Камера: HD-модуль со встроенной LED-подсветкой

Структурные материалы

Опции в зависимости от вашего бюджета и навыков:

PLA/ABS: Идеально для 3D-печати, легко модифицировать
Поликарбонат: Отличная устойчивость к ударам и давлению
Алюминий: Для структурных рам, требующих максимальной жесткости
Стекловолокно: Профессиональное решение для долговечных корпусов

Обслуживание и улучшения вашего ROV

Необходимое регулярное обслуживание

После каждого использования в соленой воде требуется тщательное обслуживание:

Тщательно промывать пресной водой
Проверять герметичность уплотнений
Контролировать коррозию разъемов
Полностью высушивать перед хранением

Возможные эволюции после базовой версии

После того как базовый ROV станет функциональным, рассмотрите постепенные улучшения:

Дополнительные датчики: Сонар, качество воды, температура
Автоматизация: Автономная навигация, запрограммированные миссии
Производительность: Более мощное движение, батареи высокой емкости

Испытание в контролируемом бассейне, показывающее настройку двигателей перед спуском на воду

Необходимая фаза испытаний в контролируемой среде перед спуском на воду — проверка систем

Необходимые инструменты и ресурсы сообщества

Платформы для обмена и форумы

Активные сообщества для вашего проекта ROV:

Blue Robotics Forum: Подробные отчеты о работе и техническая поддержка
ArduPilot Community: Обсуждения прошивок и расширенного управления
Reddit DIY Drones: Обмен проектами и практические советы
Instructables: Полные пошаговые руководства с фотографиями

Бесплатное программное обеспечение для проектирования

Инструменты с открытым исходным кодом для вашего DIY ROV:

FreeCAD: Полное 3D-моделирование
OpenSCAD: Расширенное параметрическое проектирование
ArduSub: Специализированная прошивка для ROV
QGroundControl: Наземный интерфейс управления

Поэтапная процедура проверки

Рекомендуемая последовательность тестов для обеспечения надежности:

Первоначальный тест на водонепроницаемость

Статическое погружение в пресной воде
Проверка уплотнений и разъемов
Продолжительность: минимум 30 минут

Тест связи

Проверка тросового кабеля
Тестирование дистанционного управления
Проверка передачи видео

Тест двигательной установки

Контроль отдельных двигателей
Тест маневренности
Проверка устойчивости

Тест плавучести

Регулировка веса и поплавков
Постепенное тестирование глубины
Проверка вертикальной устойчивости

Оптимизированные стратегии проектирования

Оптимизация энергопотребления

Управление энергией имеет решающее значение для автономности вашего ROV. Несколько стратегий позволяют оптимизировать потребление:

Техники экономии энергии:

Использование светодиодов с низким энергопотреблением для освещения
Автоматический переход в спящий режим неактивных систем
Оптимизация профилей движения
Выбор высокоемкостных аккумуляторов подходящего типа

Проектирование для легкого обслуживания

Правильно спроектированный ROV облегчает будущий ремонт и улучшения:

Элементы модульной конструкции:

Быстрый доступ к электронным компонентам
Стандартизированные разъемы для облегчения замены
Независимые водонепроницаемые отсеки
Регулируемые точки крепления

Руководство по устранению распространенных проблем

Проблемы с водонепроницаемостью

Симптомы и решения:

Конденсат в корпусе: Проверьте уплотнения и замените при необходимости
Вода в разъемах: Используйте морские разъемы с сертификацией IP68
Протечка в местах выхода кабелей: Нанесите морской силиконовый герметик

Проблемы с двигательной установкой

Диагностика и решение:

Двигатели не вращаются: Проверьте контроллеры ESC и питание
Чрезмерная вибрация: Сбалансируйте винты и проверьте крепления
Потеря мощности: Проверьте состояние аккумуляторов и соединений

Проблемы связи

Устранение неисправностей систем передачи:

Прерывистый видеосигнал: Проверьте тросовый кабель на повреждения
Задержка команд: Проверьте длину и качество кабеля
Полная потеря сигнала: Протестируйте разъемы и бортовую электронику

Продвинутые техники для DIY ROV

Интеграция специализированных датчиков

Чтобы превратить ваш ROV в настоящий инструмент исследования, рассмотрите добавление продвинутых датчиков:

Рекомендуемые датчики для научных исследований:

Гидролокатор: Картографирование морского дна и обнаружение объектов
Датчики температуры: Мониторинг тепловых изменений
Зонды солености: Анализ состава воды
Датчики давления: Точное измерение глубины

Системы автономной навигации

Интеграция автономных возможностей может значительно увеличить полезность вашего ROV:

Функции автономной навигации:

Навигация по точкам: Программирование предопределенных маршрутов
Автоматическая стабилизация: Поддержание позиции и ориентации
Обход препятствий: Автоматическое обнаружение и обход
Автоматическое возвращение: Возврат на базу в случае проблем

Бюджет и финансовое планирование

Распределение типичных затрат

Детальный анализ расходов для стандартного DIY ROV:

Электроника (40%): Контроллеры, датчики, камера, ESC
Двигательная установка (25%): Бесколлекторные двигатели, винты, контроллеры
Конструкция (20%): Материалы корпуса, разъемы, уплотнения
Питание (15%): Аккумуляторы, зарядное устройство, проводка

Стратегии экономии

Методы снижения затрат без ущерба для качества:

Переработка существующих электронных компонентов
Покупка б/у деталей на специализированных платформах
3D-печать некритичных конструкционных деталей
Участие в сообществах совместных закупок

Конкретные примеры успешных DIY ROV проектов

Набор "Model C" на Reddit

Пользователь Reddit разработал DIY набор подводного дрона, управляемого через мобильное приложение. Этот проект направлен на предоставление необходимых инструментов для создания, экспериментирования и исследования океана, демонстрируя творчество энтузиастов.

Технические характеристики набора:

Управление через смартфон Android/iOS
Автономность 45 минут
Максимальная глубина: 30 метров
Встроенная HD-камера

Руководство Instructables в 21 шаге

Instructables предлагает подробное руководство по созданию подводного ROV, включая схемы и практические советы. Эти ресурсы позволяют визуализировать каждый этап, от механической сборки до финальных тестов.

Ключевые этапы, описанные в руководстве:

Проектирование водонепроницаемого корпуса
Установка двигательной системы
Электромонтаж
Поэтапные тесты на водонепроницаемость

Проект сообщества Blue Robotics

Сообщество Blue Robotics объединяет множество успешных проектов с ценными отчетами о материалах, водонепроницаемости и производительности в реальных условиях.

Эти примеры демонстрируют, что сотрудничество и обмен лежат в основе успеха DIY проектов. Участвуя в специализированных форумах, конструкторы получают ценные отзывы и избегают распространенных ошибок.

Собранные водонепроницаемые компоненты ROV, показывающие защищенную электронику и морские разъемы

Детальный вид основных водонепроницаемых компонентов для вашего DIY ROV - защищенная электроника и морские разъемы

Сравнение материалов для корпусов DIY ROV

|----------|-----------|-----------|-------------------|-----|--------------|

Сравнение подходов к строительству

|-------------|---------------------------|-------------------------------|--------------|-------------------|--------------|

Руководство по безопасности для подводных исследований

Экологические соображения

Подводные исследования с DIY ROV требуют ответственного подхода:

Основные правила безопасности:

Уважайте охраняемые зоны и морские заповедники
Избегайте нарушения подводной флоры и фауны
Не собирайте образцы без разрешения
Соблюдайте местные правила исследований

Электробезопасность под водой

Электрические риски в водной среде реальны и должны восприниматься серьезно:

Необходимые электрические меры предосторожности:

Используйте только сертифицированные водонепроницаемые компоненты
Проверяйте изоляцию всех кабелей перед погружением
Устанавливайте дифференциальные автоматы
Тестируйте водонепроницаемость перед каждым использованием

Заключение: Ваше DIY ROV приключение начинается здесь

Создание подводного DIY ROV - это обогащающее приключение, сочетающее технологии, исследования и инновации. Преодолевая технические вызовы с помощью проверенных ресурсов и поддерживающего сообщества, можно создать функциональный аппарат по разумной стоимости. Будь вы мотивированы научным любопытством или удовольствием от технического творчества, этот проект открывает дверь к более глубокому пониманию наших океанов.

Так почему бы не погрузиться в неизвестное? С правильными инструментами и духом сотрудничества вы вполне можете стать следующим исследователем глубин.

Для дальнейшего изучения

Medium - Статья о строительстве DIY исследовательского судна
Discuss Bluerobotics - Обсуждение проекта "Жюль Верн" и создания российского ROV
Discuss Bluerobotics - Отчет о строительстве 3D-печатного ROV
Spectrum Ieee - Руководство по созданию собственного подводного робота
Discuss Ardupilot - Обсуждение личных ROV проектов
Cpsdrone - Статья о строительстве DIY подводных дронов
Instructables - Подробное руководство по изготовлению подводного ROV
Reddit - Презентация DIY набора подводного дрона
